設備亮點節能環保;耗能低,占地面積小;操作簡單,可控性高。
【生產能力】: 0.5-8t/小時
【應用范圍】:適合煤炭、礦山、冶金、冶煉、耐火材料、化工、建材等專業戶使用。

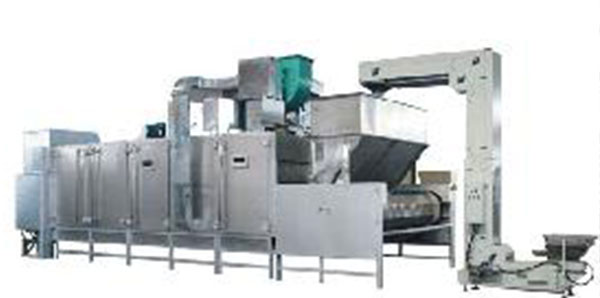

【產品介紹】:翻板式烘干機用于烘干球團狀，顆粒狀，易碎料塊等物料，技術先進，功能齊全。
泰達翻板式烘干機原理上屬于多層帶式干燥機，和普通帶式干燥機不同的是采用了活動鏈板，在輸送段時鏈板水平承托物料，在轉彎段時鏈板翻身，物料緩慢落向下層鏈板，相對于普通帶式烘干機，落差更小，更適合于易碎塊狀物料的干燥。從行業和應用領域上看，泰達翻板式烘干機適用于煤炭、礦山、冶金、耐火材料、化工、建材等行業中各種物料型球（塊）的烘干作業，也可用于易碎料塊的烘干。

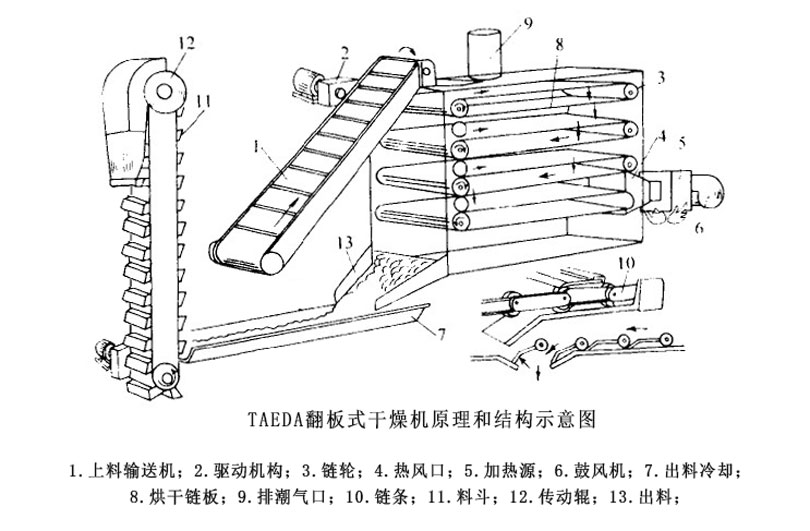

翻板式烘干機是一種基于雙向輸送原理的烘干設備。物料通常是含一定水分的型球，由烘干機尾部經進料斗流入烘干機上層翻板，進料斗對型球有緩沖和布料作用，物料經翻板平穩運行到烘干機頭部，由翻板機構流入下層，再送回機尾，如此往復，型球在熱風烘烤下，逐步干燥，由機尾部送出。熱風可根據用戶條件進行配置，如獨立熱風爐、熱煙氣等。
新型內部結構，強化了鏈板吊蘭結構，確保物料輸送過程中落差小，有效提高了完整度，烘干床層面積大，新技術支持較厚料層烘干，因此蒸發強度大，烘干效果好。

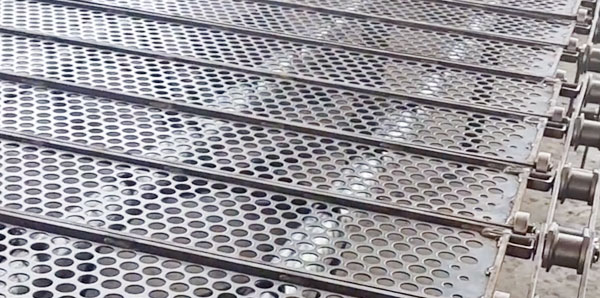

自制精加工高強度導軌，鏈輪采用自動張緊裝置，翻板結構傾翻自如。耐熱鋼質網孔柵板高強不變形，翻板結構精度高，確保滾輪同軸。熱風風道上，泰達針對型球易碎的特點進行設計，故障少，同時清理方便。
新型內部結構，強化了鏈板吊蘭結構，確保物料輸送過程中落差小，有效提高了完整度，烘干床層面積大，新技術支持較厚料層烘干，因此蒸發強度大，烘干效果好。
自制精加工高強度導軌，鏈輪采用自動張緊裝置，翻板結構傾翻自如。耐熱鋼質網孔柵板高強不變形，翻板結構精度高，確保滾輪同軸。熱風風道上，泰達針對型球易碎的特點進行設計，故障少，同時清理方便。
|
型號 |
翻板層數 | 鏈輪中心距 | 翻板寬度 | 烘干時間 | 主機功率 | 熱風溫度（℃） | 脫水率（%） | 產量（t/h） | 重量 | 外型尺寸 | ||
| 長 | 寬 | 高 | ||||||||||
| HGS5 | 2 | 14548 | 1800 | 1.5-3 | 4 | 300-350 | 7-9 | 5 | 22.8 | 15644 | 5381 | 3280 |
| HGS10 | 4 | 10950 | 1000 | 0.5-1 | 1.5×4 | 200 | 5-6 | 5-10 | 69 | 12955 | 4330 | 6710 |
| HGS25 | 4 | 43348 | 1200 | 1.5-3 | 11×2 | 200 | 3.5-4 | 20-25 | 86.3 | 47145 | 3821 | 4918 |
| HGS40 | 4 | 34650 | 2000 | 1-2 | 11×2 | 350 | 4-6 | 40 | 151.6 | 37000 | 7000 | 6000 |
